ПЗУ-6-10кВ-line-D

Назначение

ПЗУ-6-10кВ-line-D предназначено для установки на штыревых изоляторах ШФ-10; ШПУ-10; ШФ-20; ШС-10; ШС-20 (с боковой вязкой провода)

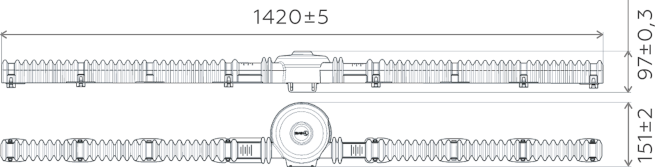

на дублирующих шлейфах промежуточных опор ВЛЭП 6-10кВ, выполненных голым проводом А и АС сечением до 90 мм2, Защищаемая зона 700 мм в каждую сторону от изолятора (в соответствии с рекомендациями орнитологов). Категория размещения — УХЛ I, масса — не более 0,46 кг.

Особенности

Уникальная конструкция обеспечивает вращение по вертикальной оси двух составных частей, что позволяет без изгибающих нагрузок устанавливать устройство как на основном, так и на дублирующем изоляторе двойного крепления, в том числе с перепадом высот, что обеспечивается эластичными гофрированными гофрорукавами. Изготавливается из атмосфероустойчивого полимера.

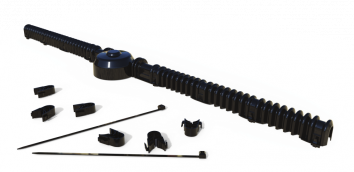

Крепление ПЗУ-6-10кВ-line-D к проводу осуществляется многоразовыми фиксаторами – 6 шт. и стяжными хомутами – 2шт.

20 штук

Упаковка: 780х390х460

Масса брутто: 12 кг

Руководство по эксплуатации и монтажу
